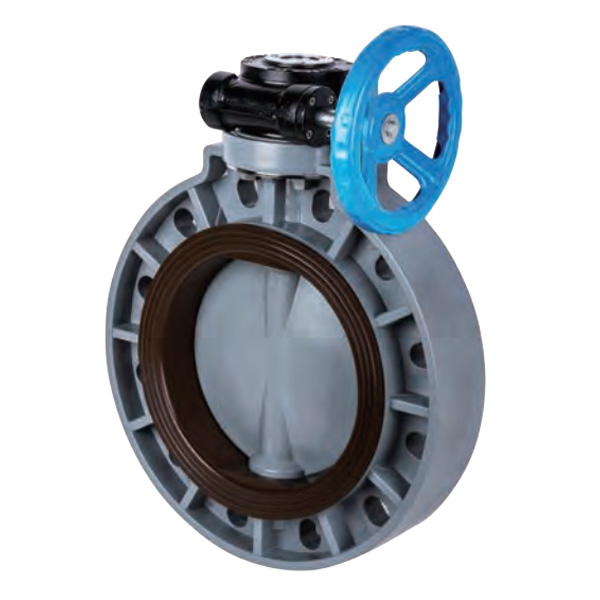

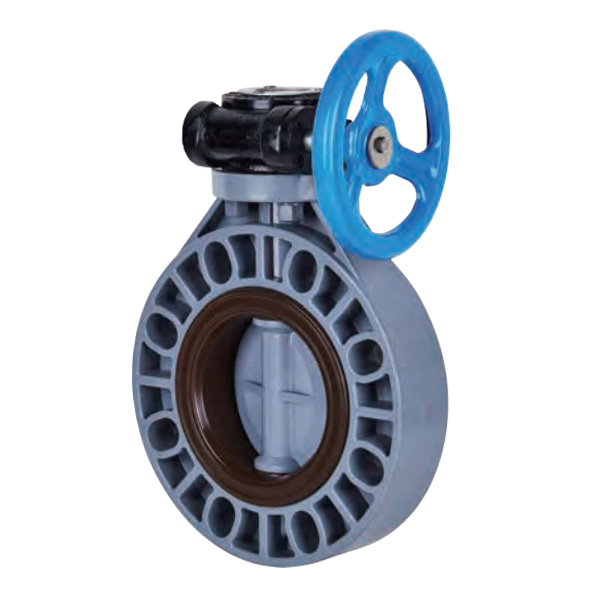

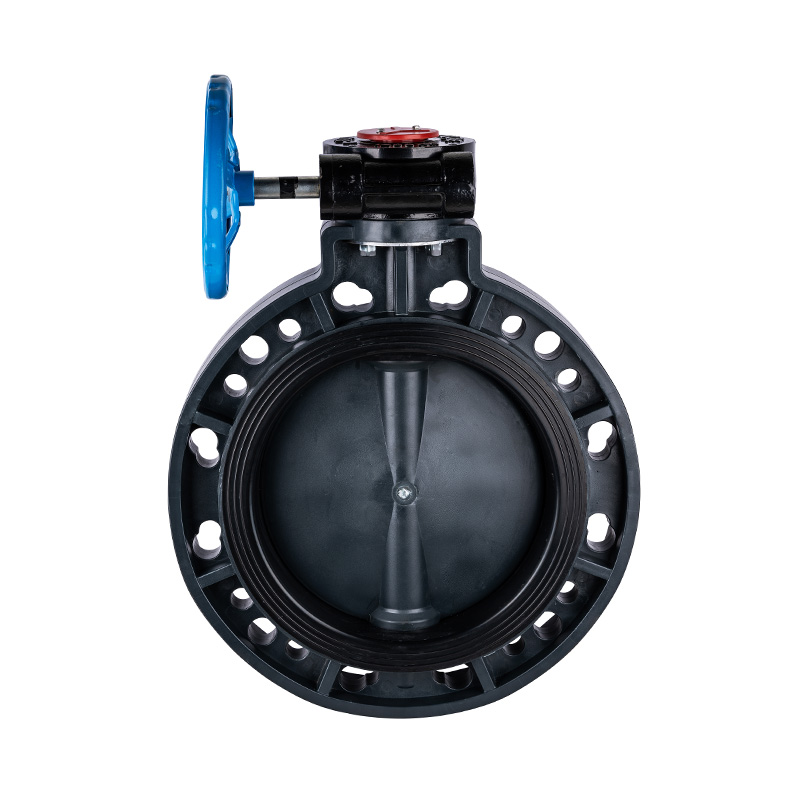

FRPP D371X-10S Worm-Gear Butterfly Valve DN32-1000 GB Standard

FRPP cacing gear rama-rama injap manual pusat meterai meterai lembut DN32-1000 industri dan isi rumah injap pemegang tuil plastik
Mod Pemanduan: Manual
Borang Sambungan: Wafer
Struktur: Pengedap Pusat
Jenis Meterai: Dimeterai Paksa
Batang Injap: Biasa
Kelas Tekanan: 1.0Mpa(10bar)
Suhu Bekerja: -20°C~120°C
Bahan Permukaan Pengedap: Dimeterai Lembut
Permohonan: Penggunaan Perindustrian, Penggunaan Perindustrian Air
Batang Injap: Keluli, Keluli Tahan Karat
Tanda Dagangan: KXPV
Spesifikasi: DN32-1000
Asal: Ningbo, Zhejiang

Ciri-ciri Struktur Produk
1. sayanjap kecil dan ringan, mudah dibongkar dan dibaiki, dan boleh dipasang di mana-mana kedudukan.
2. Strukturnya ringkas & padat, dan tork operasinya kecil, dan putaran 90° dibuka dengan cepat.
3. Ciri-ciri aliran cenderung lurus dan prestasi pelarasan adalah baik.

Senarai Terikat Suhu Apl

bahan Suhu sederhana ℃ bahan Suhu sederhana ℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40 ℃ ~ 150 ℃

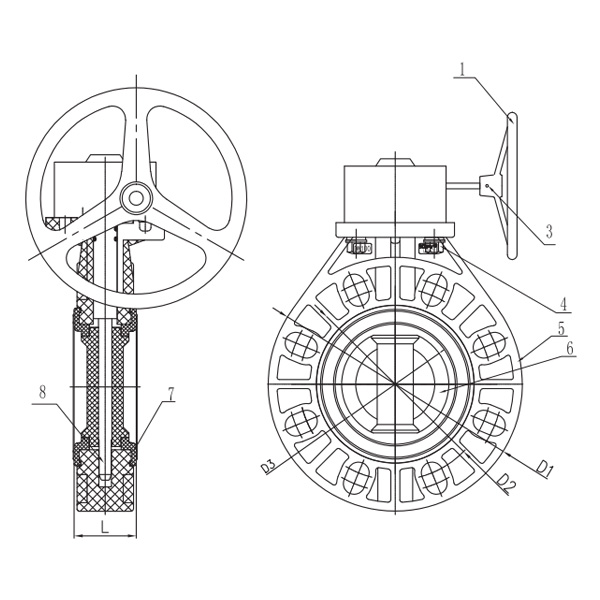

Jadual Bahan Bahagian

Tidak.

Nama

bahan

1

roda besi tuang,aluminium aloi

2

Beruang gear cacing Keluli

3

Ipate Data Aluminium

4

Bolt heksagon Keluli,StainlessSteel

5

Penutup gear cacing besi tuang,aluminium aloi

6

Alat cacing besi tuang,aluminium aloi

7

Hadkan bolt Keluli,StainlessSteel

8

Batang Keluli,StainlessSteel

9

Stud berkepala dua Keluli,StainlessSteel

10

Kacang heksagon Keluli,StainlessSteel

11

Mengedap getah EPDM,FPM
12 Plat Injap FRPP,PVDF,PVC-C,PVC-U,PPH
13 Badan FRPP,PVDF,PVC-C,PVC-U,PPH

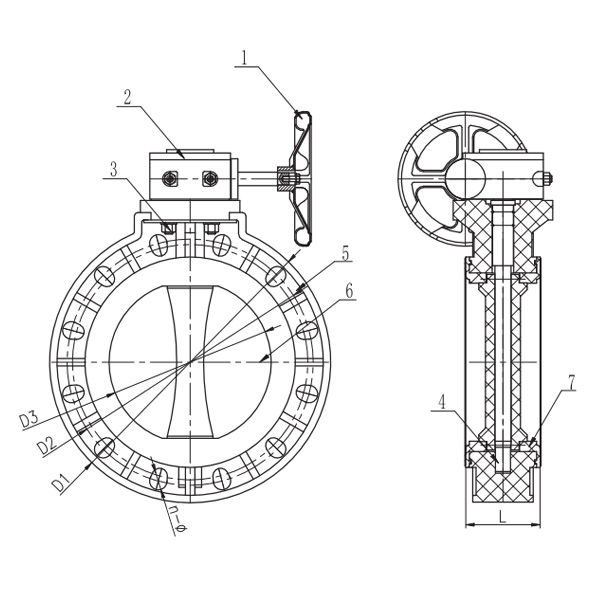

Lukisan Perincian Pemasangan Injap Rama-rama Jenis gear cacing

Jadual Bahan Bahagian

TIDAK.

Nama Bahagian

bahan

Kuantiti

1

roda besi tuang

1

2

Alat cacing besi tuang

1

3

Pin Keluli

1

4

Cawan Kacang FRPP

4

5

Badan FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Plat Injap FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Mengedap getah EPDM,FPM

1

8

Batang Keluli,StainlessSteel

1

Senarai Dimensi

DN(mm) D1 D2 D3 T n-Φ
GB JIS ANSI GB JIS ANSI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10") 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS ANSI GB JIS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
