[Pelekat sains popular] Analisis kelebihan dan kekurangan 5 injap

Analisis 5 injap Kebaikan dan keburukan

"Kenali diri anda dan kenal antara satu sama lain, anda tidak boleh bertarung selama-lamanya" Premis pemilihan dan penggunaan injap yang betul adalah pemahaman yang menyeluruh dan khusus tentang kelebihan dan kekurangan setiap injap itu sendiri dan sifat fizikal (suhu, tekanan) medium yang digunakan; sifat kimia (menghakis); juga memahami Kebersihan medium (dengan atau tanpa zarah pepejal atau kelikatan, dsb.), pilih produk yang sesuai untuk mendapatkan prestasi terbaiknya dan hayat perkhidmatan yang paling menjimatkan. Di bawah ini kita akan menganalisis kelebihan dan kekurangan injap berikut.

injap rama-rama NO.1

Injap rama-rama ialah injap yang menggunakan ahli buka dan tutup jenis cakera untuk berbalas sekitar 90° untuk membuka, menutup dan melaraskan saluran bendalir.

kelebihan:

①Struktur ringkas, saiz kecil, ringan, menjimatkan bahan habis pakai, sesuai untuk injap diameter besar;

② Pembukaan dan penutupan cepat, rintangan aliran kecil;

③ Ia boleh digunakan untuk media dengan zarah pepejal terampai, dan ia juga boleh digunakan untuk serbuk dan media berbutir mengikut kekuatan permukaan pengedap. Ia boleh digunakan untuk pembukaan dan penutupan dua arah dan pelarasan saluran paip pengudaraan dan penyingkiran habuk, dan digunakan secara meluas dalam saluran paip gas dan saluran air dalam metalurgi, industri ringan, kuasa elektrik dan sistem petrokimia.

Kelemahan:

① Disebabkan oleh batasan struktur injap rama-rama dan bahan pengedap, ia tidak sesuai untuk sistem paip suhu tinggi dan tekanan tinggi.

②Prestasi pengedap adalah lemah berbanding dengan injap bola dan injap glob, jadi ia digunakan di tempat yang keperluan pengedap tidak begitu tinggi.

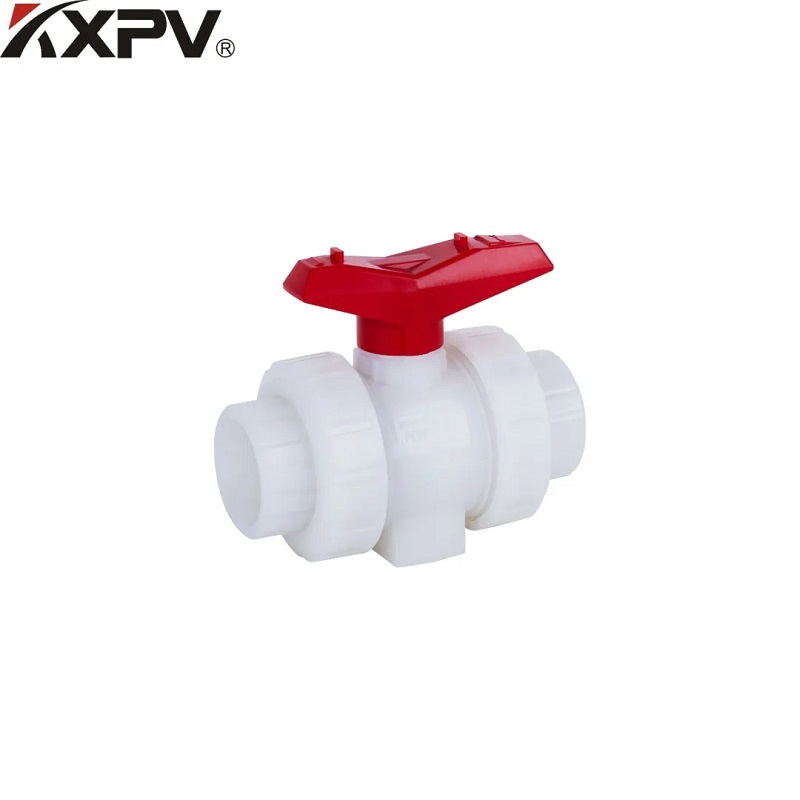

injap bola NO.2

Injap bola berkembang daripada injap palam. Bahagian pembukaan dan penutupnya adalah bola. Bola diputar 90° mengelilingi paksi batang injap untuk mencapai tujuan membuka dan menutup. Injap bola digunakan terutamanya untuk memotong, mengedar dan menukar arah aliran sederhana pada saluran paip.

kelebihan:

① Mempunyai rintangan aliran terendah (sebenarnya 0);

②Oleh kerana ia tidak akan tersangkut semasa kerja (jika tiada pelincir), ia boleh digunakan dengan pasti dalam media menghakis dan cecair mendidih rendah;

③Dalam julat tekanan dan suhu yang besar, ia boleh mencapai pengedap lengkap;

④Boleh merealisasikan pembukaan dan penutupan pantas, sesuai untuk sistem automasi bangku ujian. Apabila membuka dan menutup injap dengan cepat, operasi tidak mempunyai kesan;

⑤Penutupan sfera boleh diletakkan secara automatik pada kedudukan sempadan;

⑥ Medium kerja boleh dipercayai dan dimeterai pada kedua-dua belah pihak;

⑦ Apabila terbuka sepenuhnya dan tertutup sepenuhnya, permukaan pengedap bola dan tempat duduk injap diasingkan daripada medium, jadi medium yang melalui injap pada kelajuan tinggi tidak akan menyebabkan kakisan permukaan pengedap;

⑧ Struktur padat, ringan, struktur injap paling munasabah sesuai untuk sistem sederhana suhu sederhana dan rendah;

⑨ Badan injap adalah simetri, terutamanya struktur keseluruhan, boleh menahan tekanan dari saluran paip dengan baik;

⑩Sekeping penutup boleh menahan perbezaan tekanan tinggi semasa penutupan. Ia adalah injap yang paling sesuai untuk saluran paip petroleum dan kimia.

Kelemahan:

①Oleh kerana bahan pengedap tempat duduk utama injap bola ialah PTFE, ia lengai kepada hampir semua bahan kimia, dan mempunyai pekali geseran yang kecil, prestasi yang stabil, tidak mudah tua, julat suhu yang luas dan prestasi pengedap yang sangat baik Ciri-ciri Komprehensif. Walau bagaimanapun, ciri fizikal Teflon, termasuk pekali pengembangan yang lebih tinggi, kepekaan terhadap aliran sejuk dan kekonduksian terma yang lemah, memerlukan reka bentuk pengedap tempat duduk injap berdasarkan ciri-ciri ini. Oleh itu, apabila bahan pengedap menjadi keras, kebolehpercayaan meterai dimusnahkan. Selain itu, PTFE mempunyai tahap rintangan suhu yang rendah dan hanya boleh digunakan pada suhu kurang daripada 180°C. Di atas suhu ini, bahan pengedap akan menjadi tua. Apabila mempertimbangkan penggunaan jangka panjang, ia biasanya tidak digunakan pada 120 ℃.

② Prestasi pengawalseliaannya lebih teruk daripada injap dunia, terutamanya injap pneumatik (atau injap elektrik）

NO.3 Injap glob

Injap tutup merujuk kepada injap di mana ahli penutup (injap) bergerak di sepanjang garis tengah tempat duduk injap. Mengikut bentuk pergerakan kepak injap ini, perubahan port tempat duduk injap adalah berkadar dengan lejang kepak injap. Oleh kerana lejang pembukaan atau penutupan batang injap jenis injap ini agak pendek, dan mempunyai fungsi pemotongan yang sangat boleh dipercayai, dan kerana perubahan port tempat duduk injap adalah berkadar dengan lejang kepak injap, ia sangat sesuai untuk melaraskan kadar aliran. Oleh itu, injap jenis ini sangat sesuai untuk pemotongan atau pelarasan dan pendikit.

kelebihan:

① Semasa proses membuka dan menutup, daya geseran antara cakera dan permukaan pengedap badan injap adalah lebih kecil daripada injap pintu, jadi ia tahan haus.

② Ketinggian bukaan biasanya hanya 1/4 daripada saluran tempat duduk injap, jadi ia jauh lebih kecil daripada injap pintu;

③ Biasanya hanya terdapat satu permukaan pengedap pada badan injap dan cakera injap, jadi proses pembuatannya agak baik dan mudah diselenggara;

④Oleh kerana pengisi biasanya polytetrafluoroethylene, tahap rintangan suhu lebih tinggi.

Kelemahan:

① Oleh kerana arah aliran medium melalui injap telah berubah, rintangan aliran minimum injap dunia juga lebih tinggi daripada kebanyakan jenis injap lain;

② Oleh kerana pukulan yang lebih panjang, kelajuan pembukaan lebih perlahan daripada injap bola.

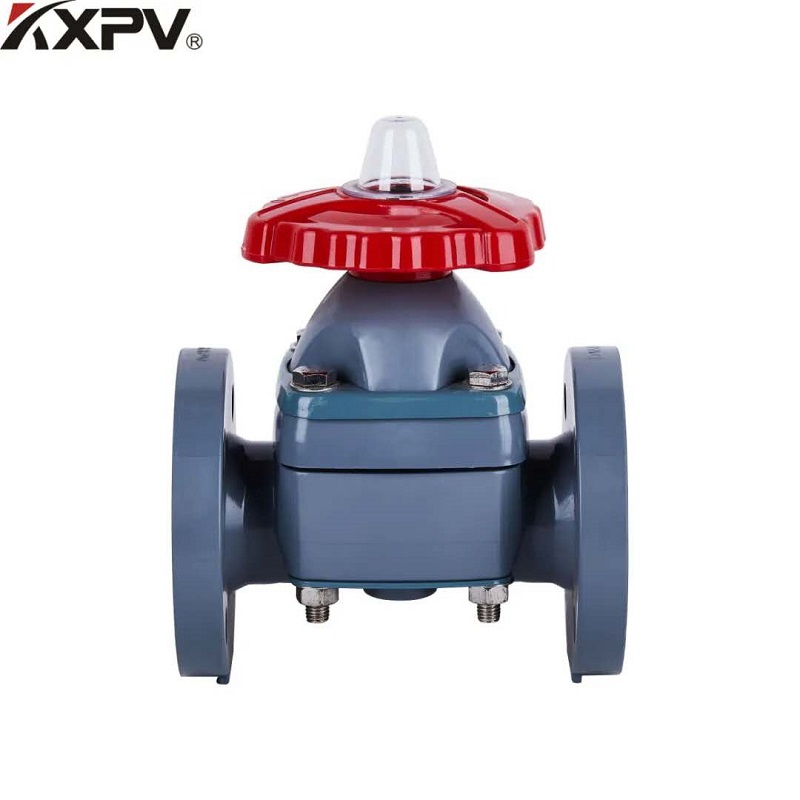

NO.4 Injap diafragma

Injap diafragma bermaksud membran fleksibel atau diafragma gabungan dipasang pada badan injap dan bonet, dan bahagian penutup ialah peranti mampatan yang disambungkan dengan diafragma. Tempat duduk injap berbentuk empang.

kelebihan:

① Mekanisme kawalan diasingkan daripada saluran sederhana, yang bukan sahaja memastikan ketulenan medium kerja, tetapi juga menghalang kemungkinan medium dalam saluran paip menjejaskan bahagian kerja mekanisme kawalan. Batang injap tidak perlu dimeterai dalam sebarang bentuk melainkan ia mengawal media berbahaya Digunakan sebagai kemudahan keselamatan;

②Oleh kerana medium kerja hanya bersentuhan dengan diafragma dan badan injap, kedua-duanya boleh menggunakan pelbagai bahan yang berbeza, injap idealnya boleh mengawal pelbagai media kerja, terutamanya sesuai untuk media dengan kakisan kimia atau zarah terampai.

③Strukturnya ringkas, hanya terdiri daripada tiga bahagian: badan injap, diafragma dan pemasangan bonet. Injap mudah dibuka dan dibaiki dengan cepat, dan penggantian diafragma boleh diselesaikan di tapak dan dalam masa yang singkat.

Kelemahan:

① Disebabkan oleh had bahan diafragma, injap diafragma sesuai untuk keadaan tekanan rendah dan suhu rendah. Secara amnya tidak melebihi 150 ℃;

②Prestasi pelarasan agak lemah, dan pelarasan hanya dalam julat yang kecil (biasanya ia boleh digunakan untuk pelarasan aliran apabila ia ditutup kepada 2/3 bukaan).

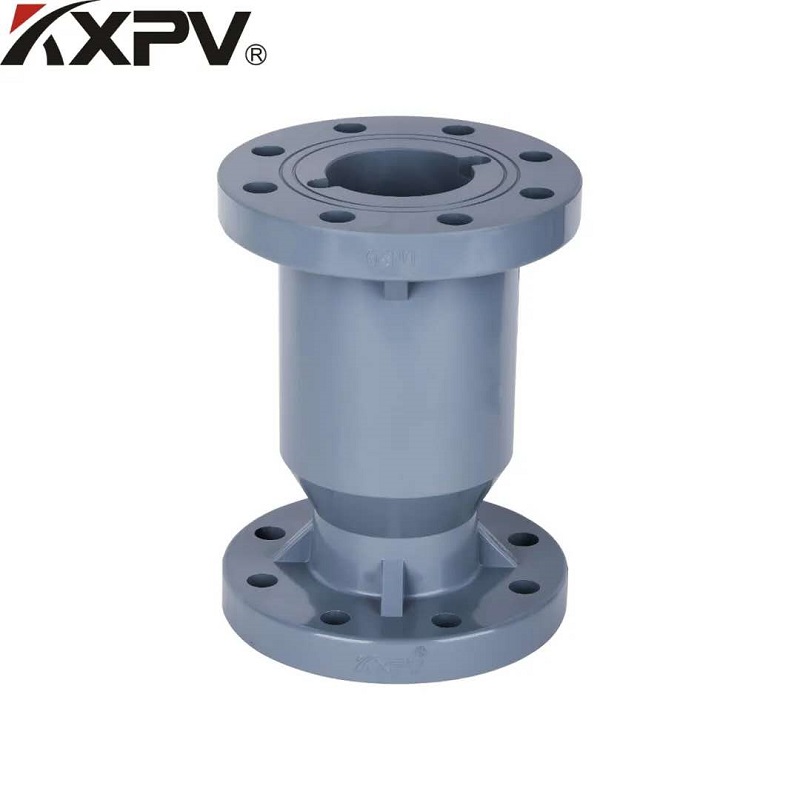

NO.5 Injap sehala

Injap sehala juga dipanggil injap aliran terbalik, injap sehala, injap tekanan belakang, dan injap sehala. Injap ini dibuka dan ditutup secara automatik oleh daya yang dihasilkan oleh aliran medium dalam saluran paip, yang dimiliki oleh injap automatik. Injap sehala digunakan dalam sistem saluran paip. Fungsi utama mereka adalah untuk menghalang aliran balik medium, untuk mengelakkan pam dan motor pemacu daripada berbalik, dan untuk melepaskan medium dalam bekas. Injap sehala juga boleh digunakan untuk membekalkan sistem tambahan yang tekanannya mungkin meningkat melebihi tekanan sistem. Ia boleh dibahagikan kepada jenis berputar (berputar mengikut pusat graviti) dan jenis mengangkat (bergerak sepanjang paksi).

kelebihan:

①Ciri-ciri kerja injap sehala ialah beban berubah dengan banyak, dan kekerapan membuka dan menutup adalah kecil. Sebaik sahaja ia dihidupkan atau dimatikan, kitaran servis adalah sangat panjang, dan bahagian yang bergerak tidak diperlukan untuk bergerak.

Kelemahan:

① Memandangkan injap sehala ditentukan secara kualitatif untuk penutupan pantas dalam kebanyakan kegunaan praktikal, medium mengalir ke arah yang bertentangan pada masa injap sehala ditutup. Dengan penutupan kepak injap, medium menurun dengan cepat daripada kadar aliran songsang maksimum Apabila ia mencapai sifar, tekanan meningkat dengan cepat, iaitu fenomena " tukul air " yang mungkin mempunyai kesan merosakkan pada sistem saluran paip. Tukul air adalah sejenis gelombang tekanan dalam aliran sementara dalam paip tekanan. Ia adalah fenomena kejutan hidraulik kenaikan atau penurunan tekanan yang disebabkan oleh perubahan kadar aliran bendalir dalam paip tekanan. Punca fizikal ialah kesan gabungan ketidakmampatan bendalir, inersia gerakan bendalir dan keanjalan saluran paip. Untuk mengelakkan bahaya tersembunyi tukul air dalam saluran paip, orang ramai telah menggunakan beberapa struktur baharu dan bahan baharu dalam reka bentuk injap sehala selama bertahun-tahun. Sambil memastikan prestasi injap sehala yang berkenaan, daya hentaman tukul air diminimumkan Telah mencapai kemajuan yang memuaskan.

Petua:

"Setiap orang mempunyai bakat mereka sendiri, mereka menggunakannya dengan betul, mereka menggunakannya, dan mereka menggunakannya apabila mereka tidak melakukannya." Memilih injap yang betul adalah sama seperti pekerjaan syarikat. Kita mesti tahu bahawa fungsi injap itu sendiri tidak mempunyai kelebihan dan kekurangan. Perkara penting ialah mengetahui Injap menggunakan kekuatannya dengan baik, mengelakkan kekurangannya, dan menggunakan sepenuhnya fungsinya.
