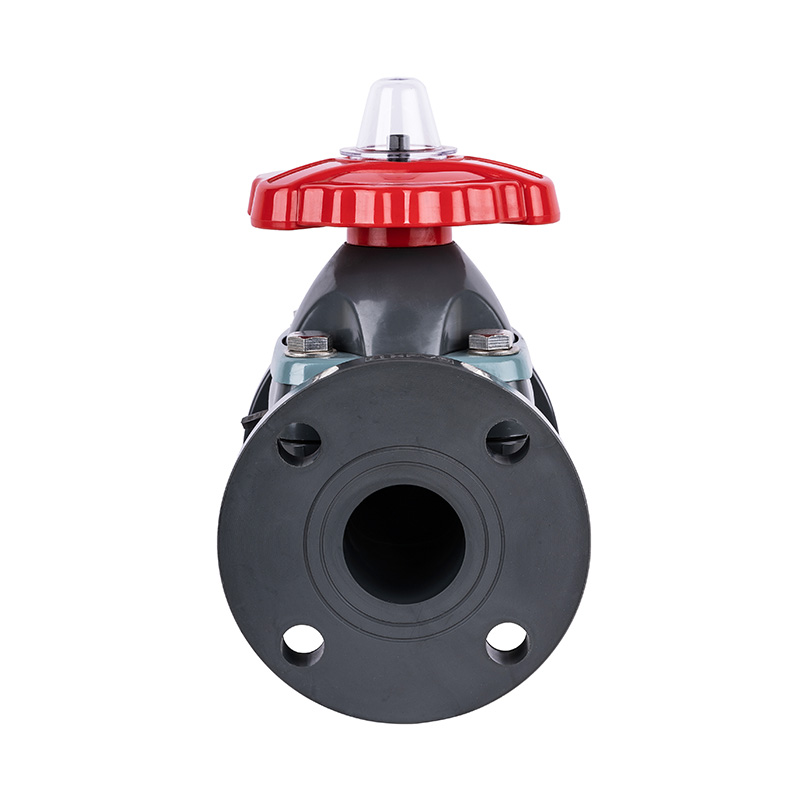

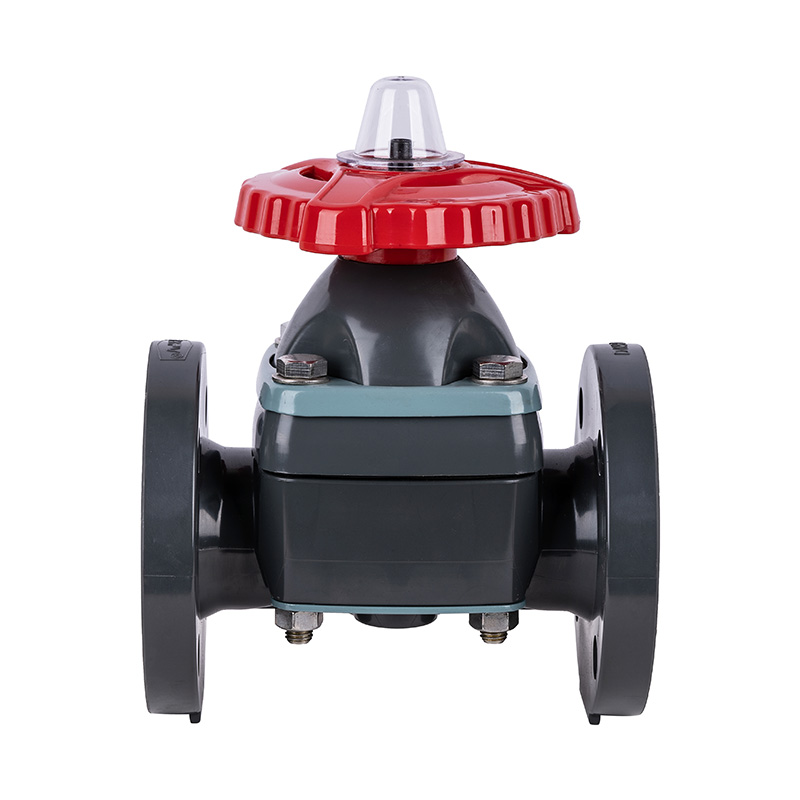

FRPP G41F-10S Injap Diafragma Jenis Bebibir DN15-300 GB Standard

FRPP G41F-10S Injap Diafragma Jenis Bebibir DN15-300 GB Standard

Harga Kilang Berkualiti Tinggi Mengurangkan Tekanan Plastik FRPP Double Flange Mengakhiri Injap Diafragma 1 Hala
Saiz Port: DN15-DN300
Nombor Model: G41F-10S
Permohonan: Umum
Bahan: Plastik
Suhu Media: Suhu Tinggi, Suhu Sederhana
Tekanan: Tekanan Sederhana
Kuasa: Manual
Media: Asid
Struktur: Diafragma
Nama Produk: Injap Diafragma FRPP
Sambungan: Hujung Bebibir
Sijil: ISO9001
Kelas Tekanan: 1.0Mpa（10bar）
Jenis Injap: 1 hala
Meterai: EPDM F46
Masa Penghantaran: 7 hari
MOQ: 1 keping

Hubungi Kami
PRAV：PPH G41F-10S Injap Diafragma Jenis Bebibir DN15-300 GB Standard
SETERUSNYA：Tiada artikel seterusnya
Ciri-ciri Struktur Produk
1. Diafragma meterai diperbuat daripada F46 atau PFA, bilangan lipatan adalah ≥120000 kali, dan rintangan kakisan adalah bersamaan dengan F4.
2. Mengguna pakai struktur pengangkat skru, daya buka dan tutup adalah besar dan kestabilan adalah baik.

Senarai Terikat Suhu Apl

bahan Suhu sederhana ℃ bahan Suhu sederhana ℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40 ℃ ~ 150 ℃

Lukisan Perincian Pemasangan Injap Diafragma
Tidak. Nama bahan
1 Had penutup AS
2 Stud Keluli, Keluli Tahan Karat
3 Nat Penahan FRPP
4 Pencuci FRPP
5 roda Bahan aloi
6 Platen Keluli, Keluli Tahan Karat
7 Stud berkepala dua dan Nat Keluli, Keluli Tahan Karat
8 Bonet FRPP,PVDF,PVCC,PVC-U,PPH
9 Kacang Yoke Keluli, kuprum Ht300 Keluli
10 Batang Keluli, Keluli Tahan Karat
11 Plat Injap besi tuang、FRPP,PVDF,PVC-U,PVC-C,PPH、
Keluli, Keluli Tahan Karat、C.1.FRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA.PTFE
14 Badan FRPP,PVDF,PVCC,PVC-U,PPH
15 Platen Keluli, Keluli Tahan Karat

Senarai Tekanan Kerja Dan Suhu Kerja

Kaliber/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Senarai Dimensi

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
