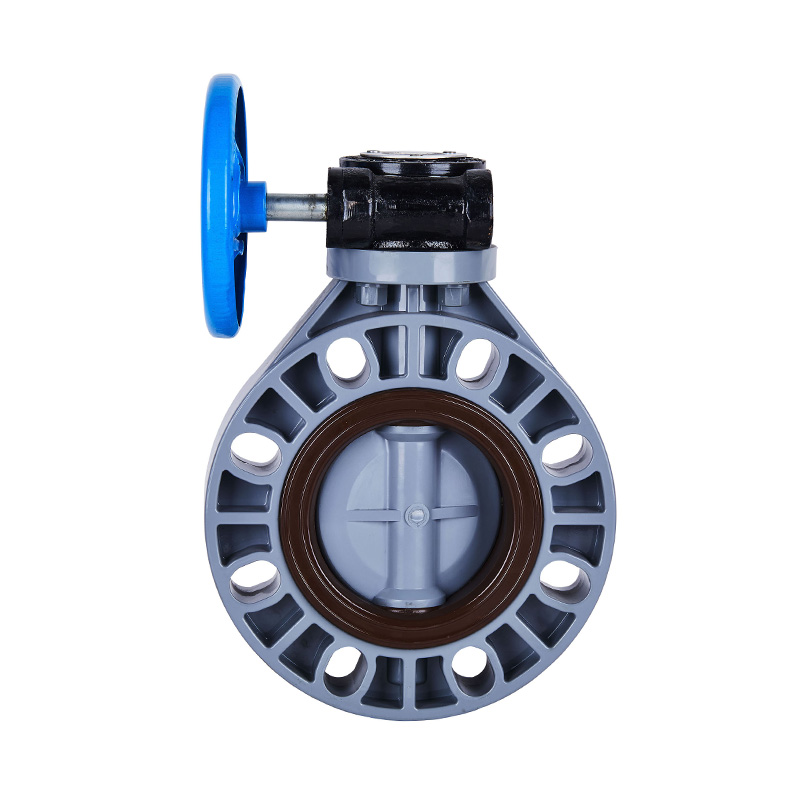

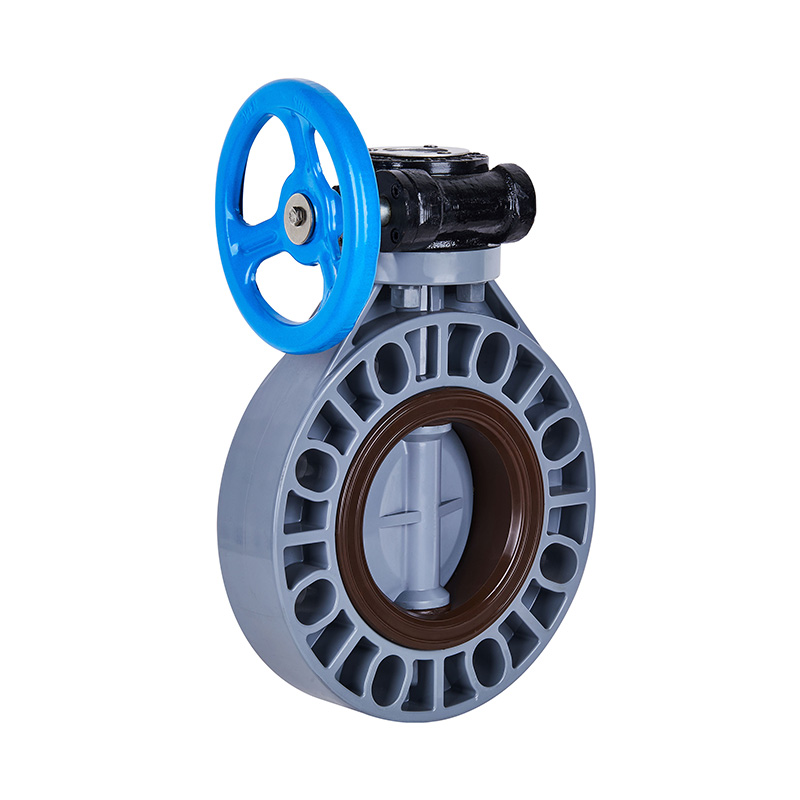

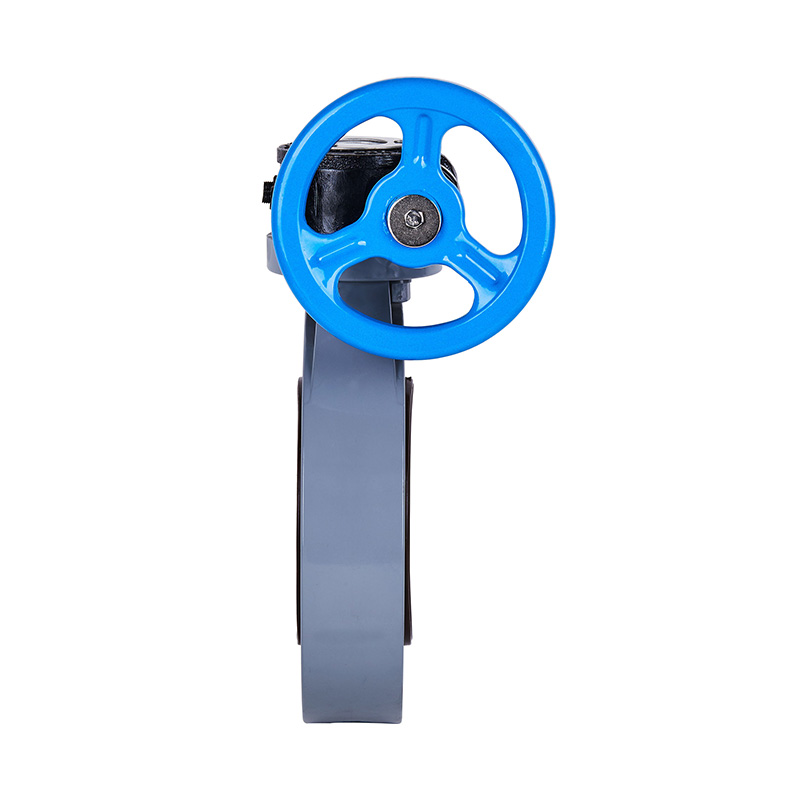

PVC-C D371X-10V Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standard

Tersuai Jenama PVC-C Worm Gear Smooth Shaft DN40-1000 Butterfly Injap, Kelabu, DIN, JIS, ANSI Standard, 4-inci Flange End Injap Plastik
Nama Jenama: KXPV
Model: D371X-10V
Permohonan: Umum
Bahan: Plastik
Warna: Kelabu, Hitam, Merah
Suhu Media: Tinggi, Sederhana
Tekanan: Sederhana
Bekalan Kuasa: Manual
Media: Asid
Saiz Port: DN40-1000
Pembinaan: Rama-rama
Bahan Badan: PVC-C
Sambungan: Hujung Bebibir
Standard: GB/T27725
Permohonan: Perindustrian
Suhu Operasi: -20°C hingga 95°C
Masa Penghantaran: 7 Hari
Kuantiti Pesanan Minimum: 1 Keping

Kelas Tekanan: 1.0Mpa(10bar)

Ciri-ciri Struktur Produk
1. injap adalah padat dan ringan, mudah untuk membuka dan menyelenggara, dan boleh dipasang di mana-mana kedudukan.
2. Struktur ringkas dan padat dengan tork operasi yang rendah, membolehkan putaran 90° pantas untuk pembukaan pantas.
3. Ciri-ciri aliran linear dengan prestasi mengawal selia yang sangat baik

Senarai Terikat Suhu Apl

bahan Suhu sederhana ℃ bahan Suhu sederhana ℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40 ℃ ~ 150 ℃

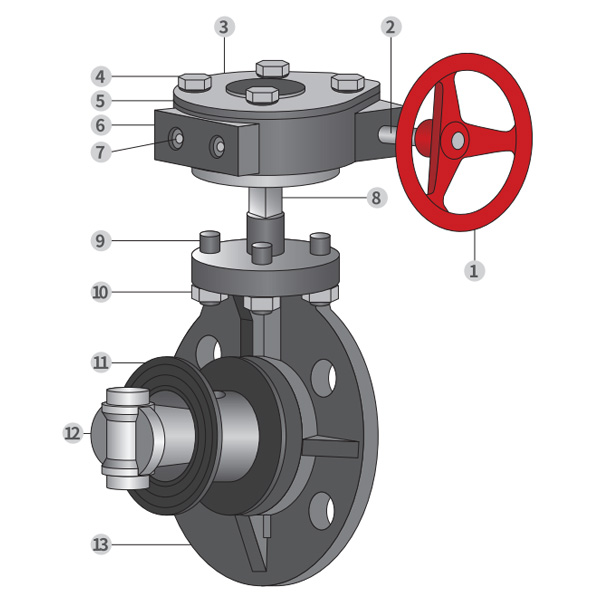

Jadual Bahan Bahagian

Tidak.

Nama

bahan

1

roda besi tuang,aluminium aloi

2

Beruang gear cacing Keluli

3

Ipate Data Aluminium

4

Bolt heksagon Keluli,StainlessSteel

5

Penutup gear cacing besi tuang,aluminium aloi

6

Alat cacing besi tuang,aluminium aloi

7

Hadkan bolt Keluli,StainlessSteel

8

Batang Keluli,StainlessSteel

9

Stud berkepala dua Keluli,StainlessSteel

10

Kacang heksagon Keluli,StainlessSteel

11

Mengedap getah EPDM,FPM
12 Plat Injap FRPP,PVDF,PVC-C,PVC-U,PPH
13 Badan FRPP,PVDF,PVC-C,PVC-U,PPH

Lukisan Perincian Pemasangan Injap Rama-rama Jenis gear cacing

Jadual Bahan Bahagian

TIDAK.

Nama Bahagian

bahan

Kuantiti

1

roda besi tuang

1

2

Alat cacing besi tuang

1

3

Pin Keluli

1

4

Cawan Kacang FRPP

4

5

Badan FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Plat Injap FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Mengedap getah EPDM,FPM

1

8

Batang Keluli,StainlessSteel

1

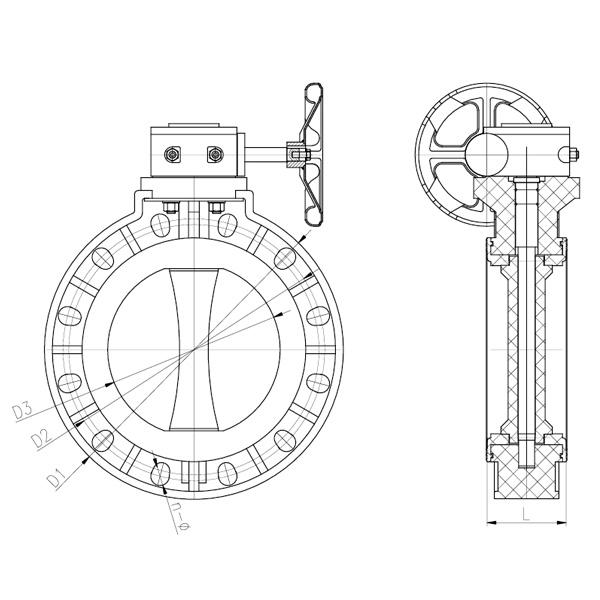

Senarai Dimensi

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
